產品簡介
  本系列預裝式變電站適用于12kV，額定頻率為50Hz的三相交流系統，容量配置在2500kVA以下的住宅小區、商廈賓館、大型工地、高層建筑、工礦企業及臨時性的施工場所，適用于環網供電，也適用于放射式終端供電。
  本系列預裝式變電站具有結構緊湊、成套性強、運行安全可靠、維護方便、造型美觀等優點；具有體積小、占地面積小、可選擇性大、現場安裝小、安裝調試周期短、以及隨負荷中心移動等特點。

型號含義


使用條件
◇周圍空氣溫度不超過+40℃，低周圍空氣溫度-25℃；
◇海拔不超過1000米，若使用特殊訂購的變壓器和低壓元件，可達海拔3000米；
◇垂直傾斜度不超過5°，無劇烈振動及無沖擊的場所；
◇空氣濕度不大于90％(+25℃)；
◇無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所；
◇戶外風速不超過35m/s。

產品特點
   外殼參照外先進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀、維護方便等特點。外殼材料有多種選擇。如：鋁合金板、鋼板、復合板、不銹鋼板、非金屬材料（玻璃纖維水泥）等。
   高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。還可選配：XGN20-12L六氟化硫環網柜，HXGN15A、HXGN17等低壓計量可供選擇，可根據用戶要求配備自動無功率補償裝置。
   箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計有獨立的頂板，變壓器室內設防凝露及自動溫控監視、加熱、降溫裝置。
   箱體采用自然通風，也可加裝強迫通風設備。門板及側板外側對應百葉窗位置上裝有防塵裝置。

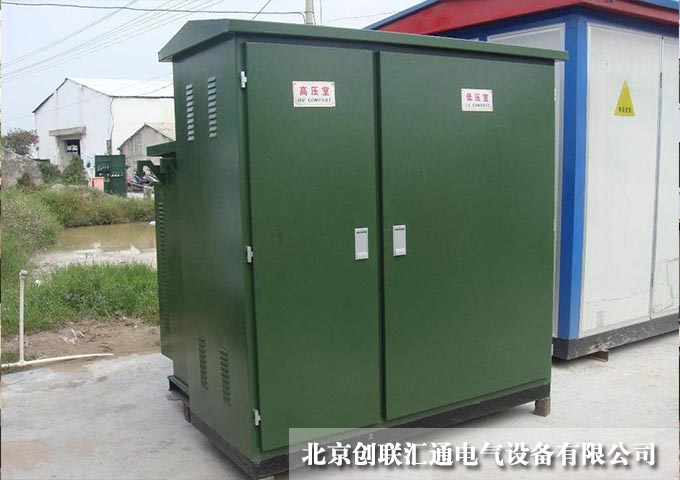

產品圖片

產品參數
